1. 项目介绍

1.1 芯片概述

        此芯片是一款具有数字调节输出频率的振荡器电路。当芯片下部与测试引脚TS0到TS5相连的fuse电阻不熔断时，芯片OUT引脚输出固定为2.4KHz的时钟信号。通过分别控制各个fuse电阻的熔断（等效于6位二进制编码），可以调节芯片OUT引脚的输出时钟频率，从2KHz到3.2KHz。可以通过测试引脚TS0到TS5，从外部施加测试逻辑电平，测试芯片输出频率转换。

1.2 芯片特点

• 采用 CMOS 工艺制作，较低的电流损耗

• 典型工作电压范围：1.5-6.5V

• 最低启动电压：1.2V

• 典型输出频率：2.4K 、2.7K、3.0K （ @VDD=3V ±1%）

• 驱动能力强，有反峰吸收电路

• 能支持超小型 SOT23-3 封装

• 支持防反接限流保护功能

1.3 应用

应用于需要低频时钟信号的系统集成

2. 芯片照片与工艺特征

2.1 Package Logo

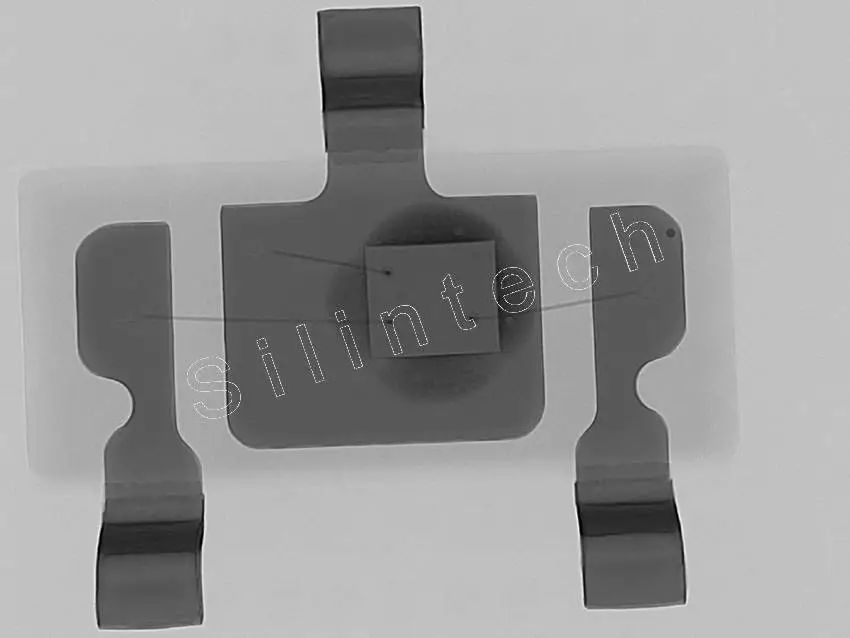

2.2 X-ray

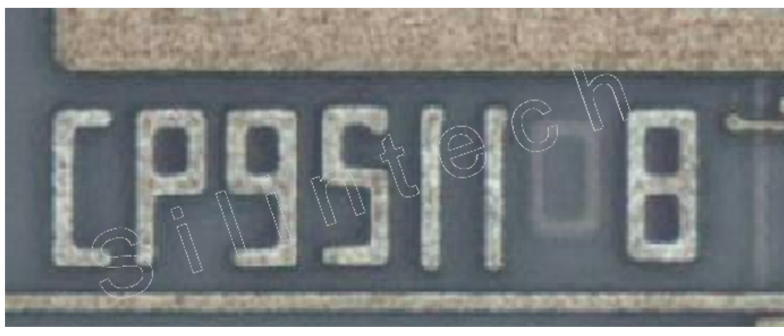

2.3 Chip Logo

2.4 芯片照片

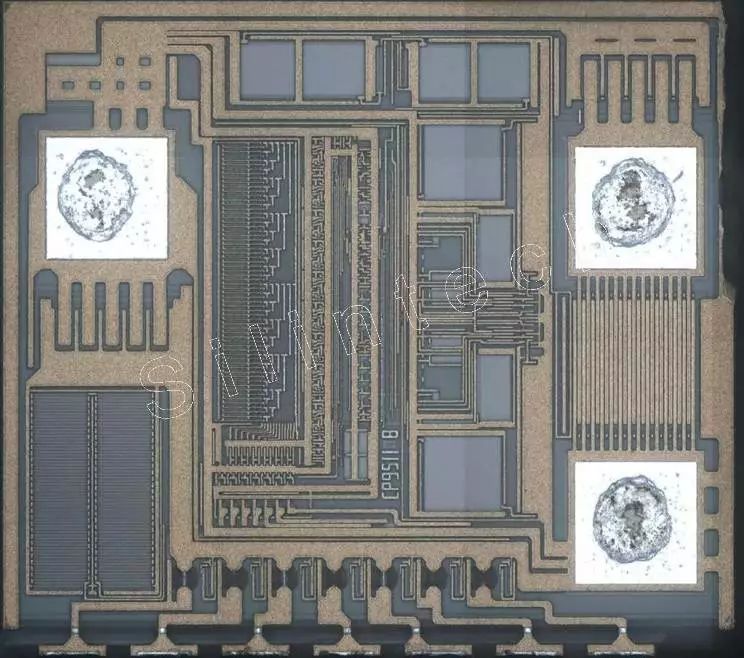

2.4.1 TOP Metal

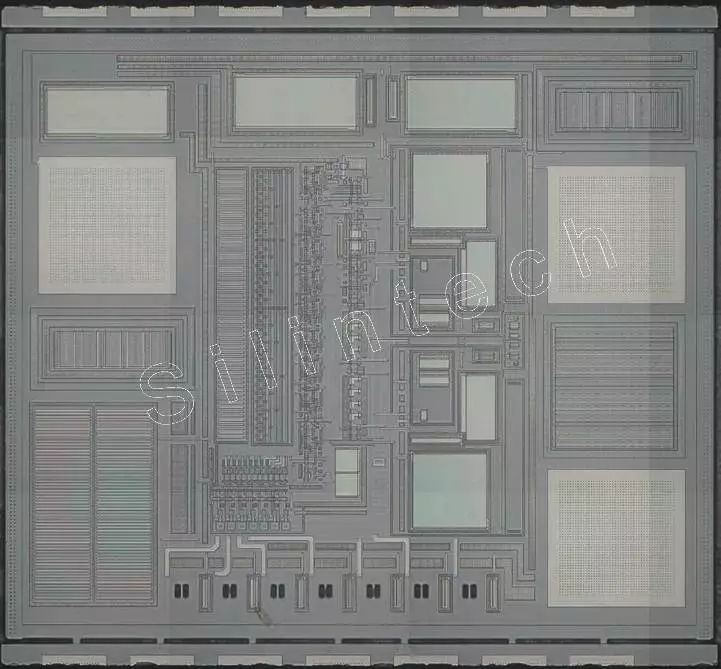

2.4.2 POLY

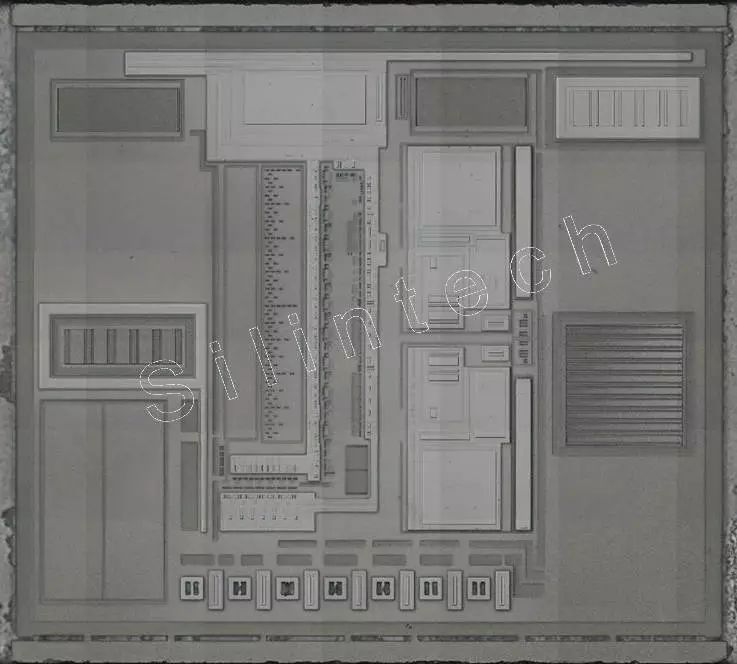

2.4.3 Stained

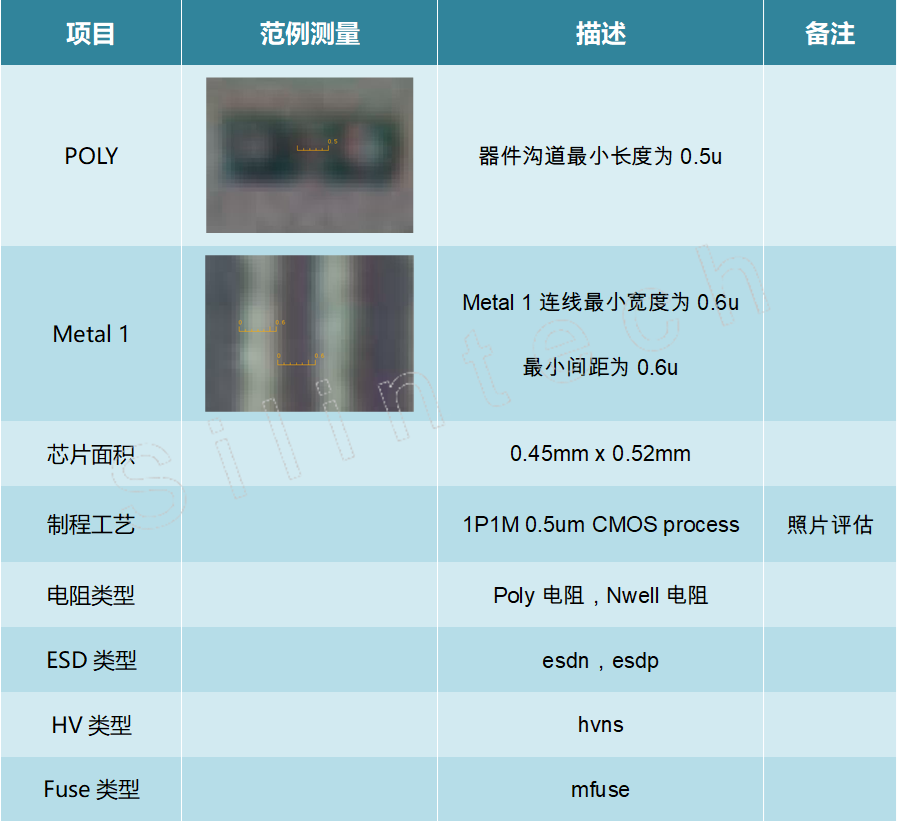

2.5 芯片工艺参数

3. 电路标注提取符号定义

3.1 电源和管脚符号

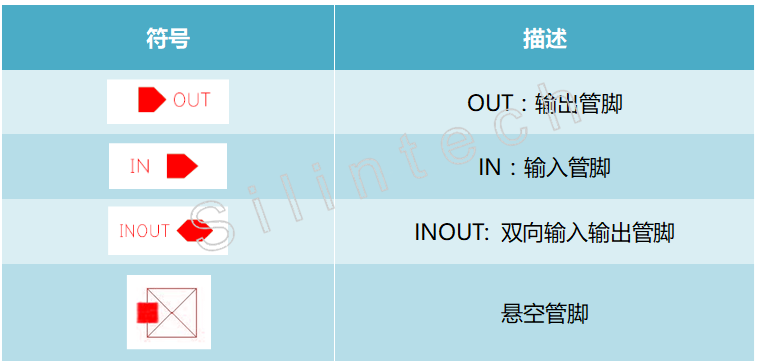

原理图管脚符号列表

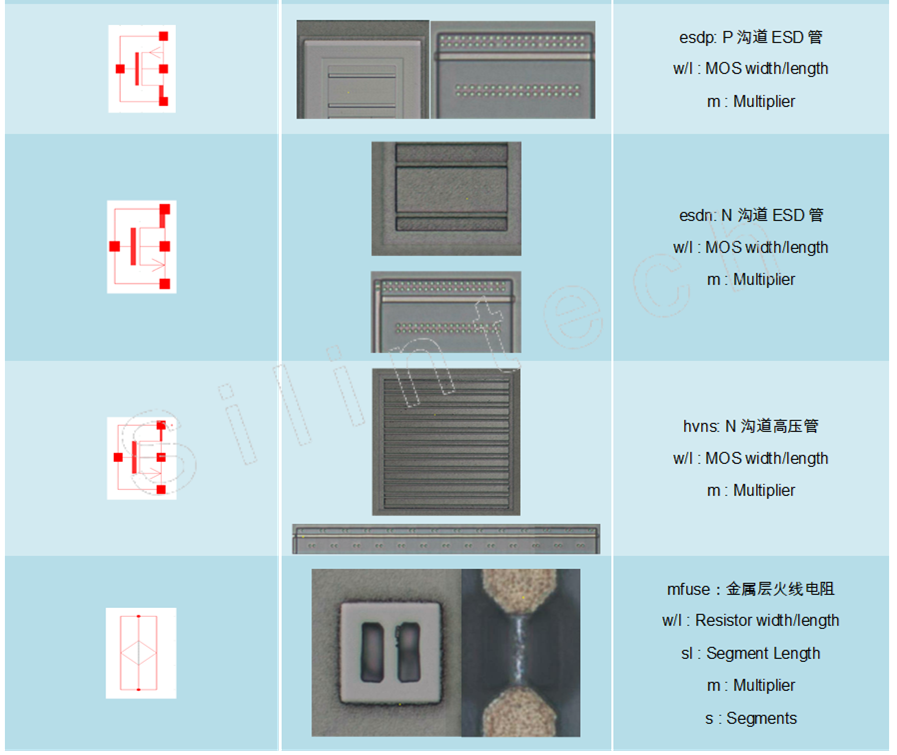

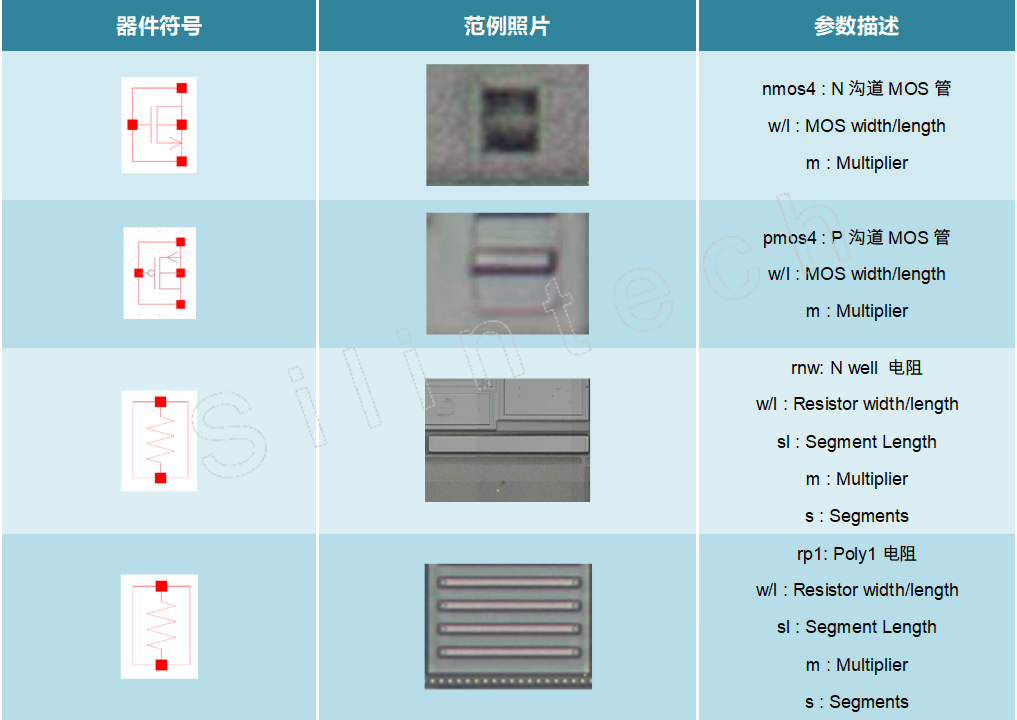

3.2  特征器件符号



4. 芯片电路架构与功能模块

5. 芯片标注与版图视图

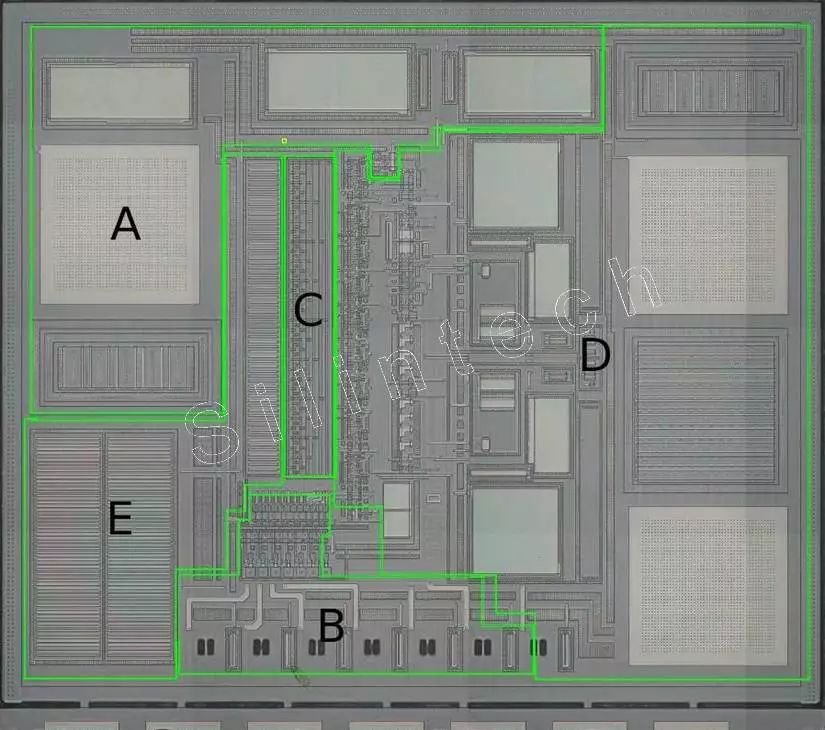

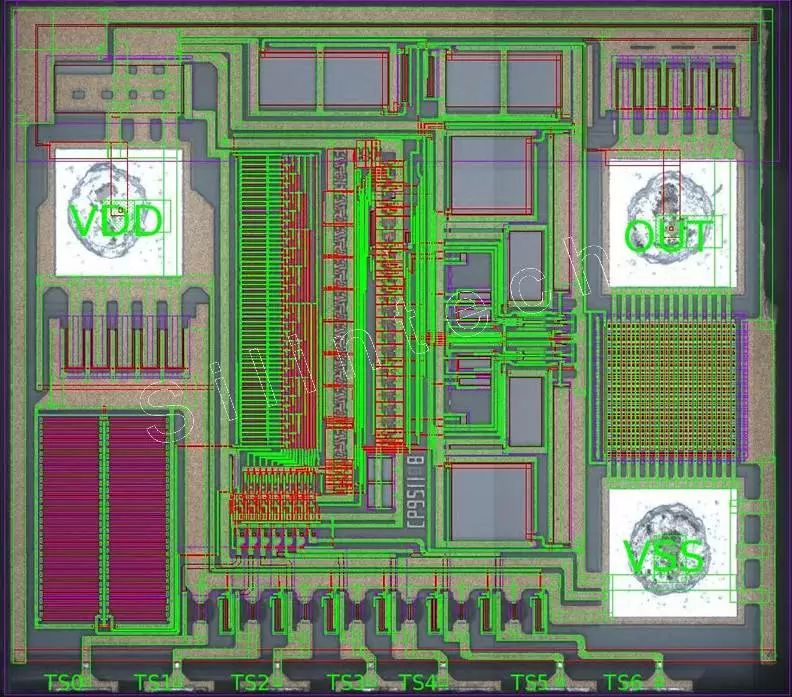

5.1 标注视图

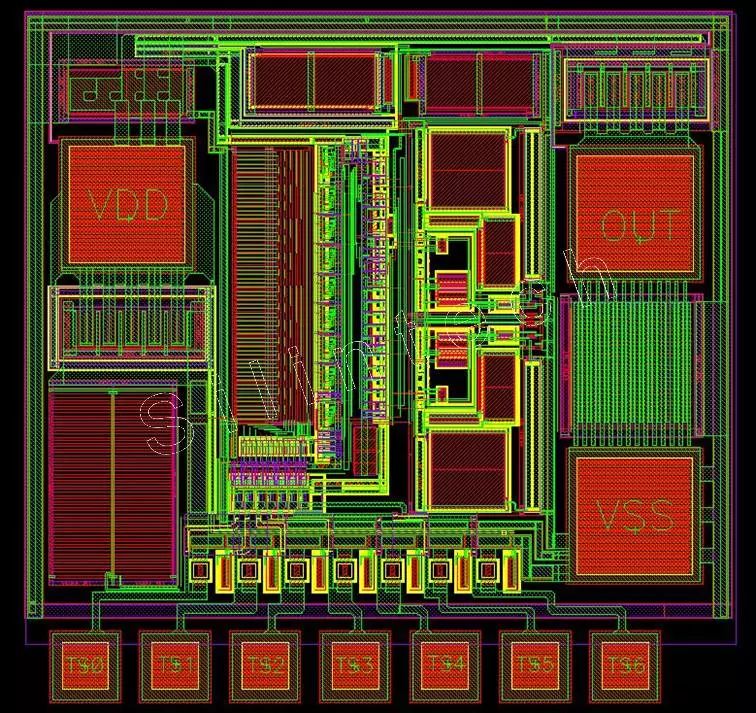

5.2  运用 0.5um 2P3M 设计规则绘制的版图

6. 层次化电路原理图

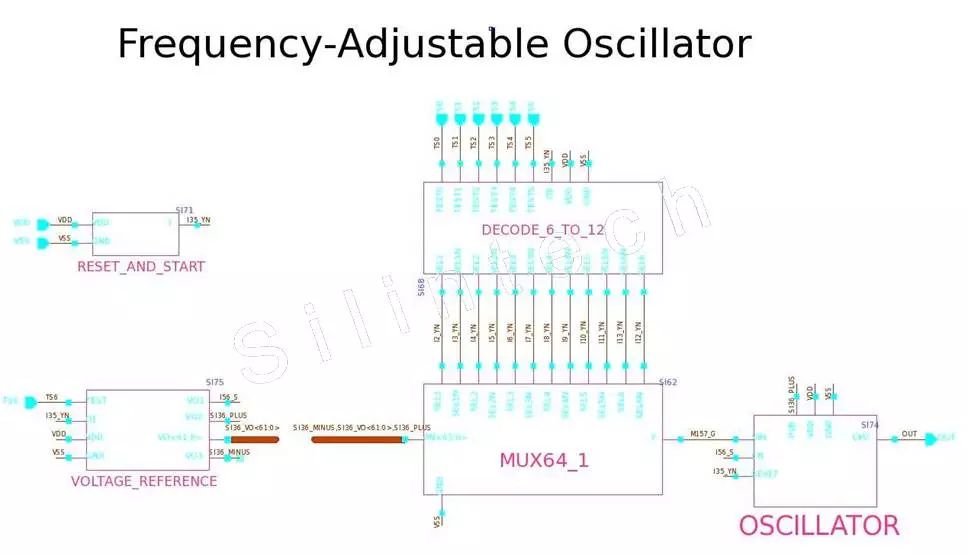

                                                                                            Top Schematic

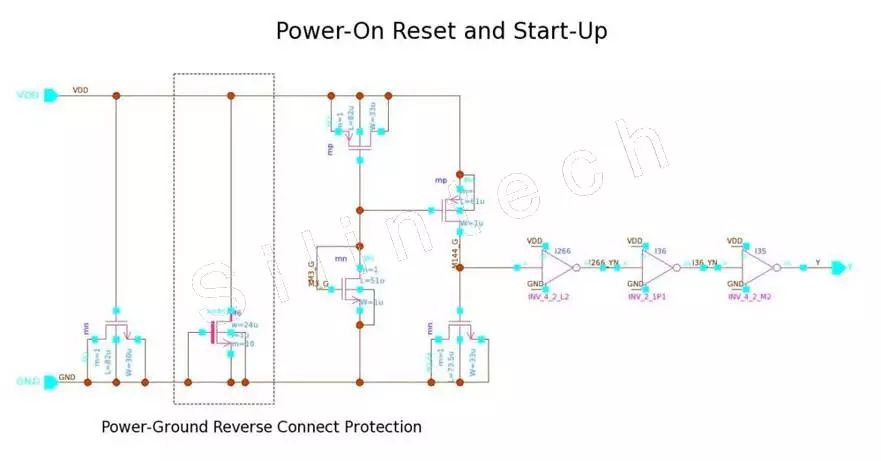

6.1 RESET_AND_START

本电路模块在上电时，电容初始电压为0, 输出为1, 使整个芯片复位。当电容充电到高电平，输出为0，芯片开始正常工作。图中二极管连接的ESD NMOS管起到防电源地反接限流保护功能。

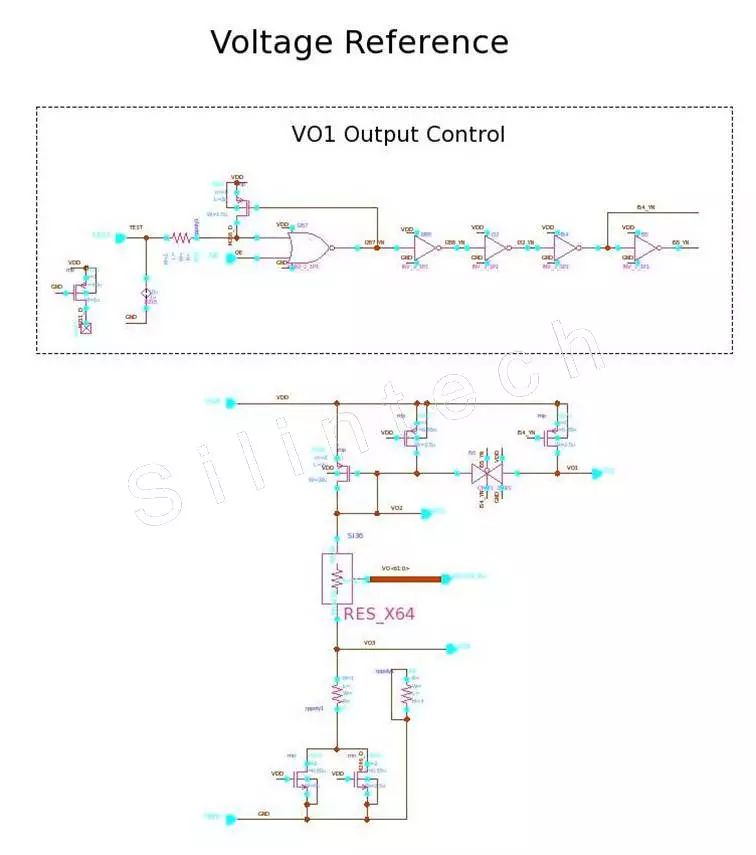

6.2 VOLATGE_REFERENCE

 本模块电路通过串联电阻阵列分压生成64个基准电压，用于后级的振荡器电路做比较电压用，从而控制芯片输出的时钟频率。当TS6端fuse不熔断时，VO1输出近似VDD电压，此高电平为使能信号，使芯片正常工作；当TS6段fuse熔断时，VO1输出为低电平，芯片输出时钟为无效状态。

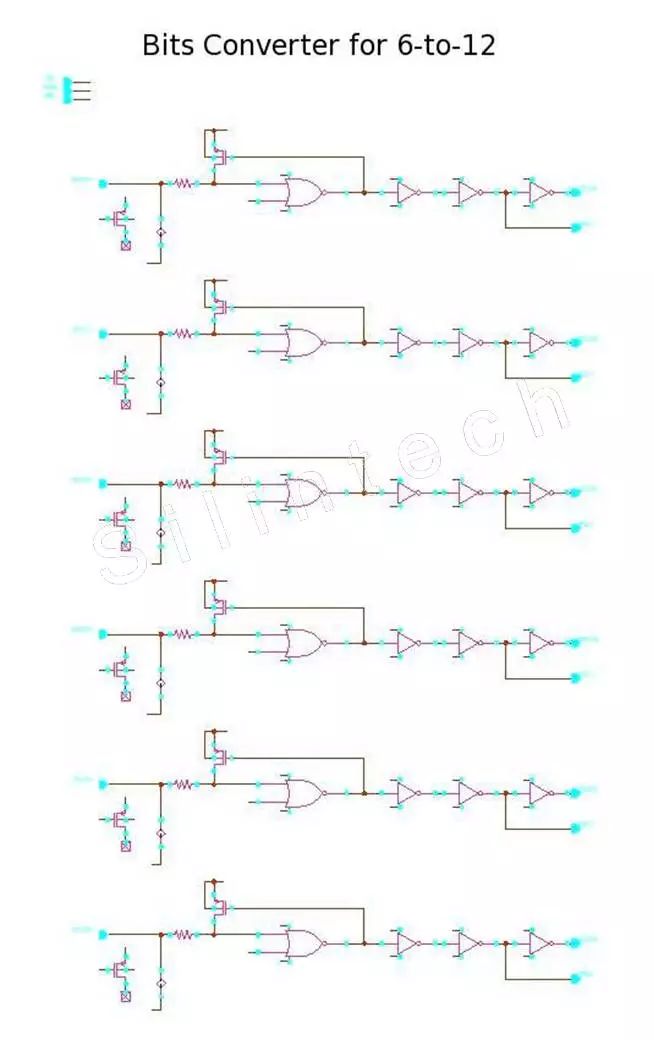

6.3 DECODE_6_TO_12

本电路将6位二进制码（通过与TS0到TS5的fuse电阻熔断与否等效控制）转换成对应的12位控制。

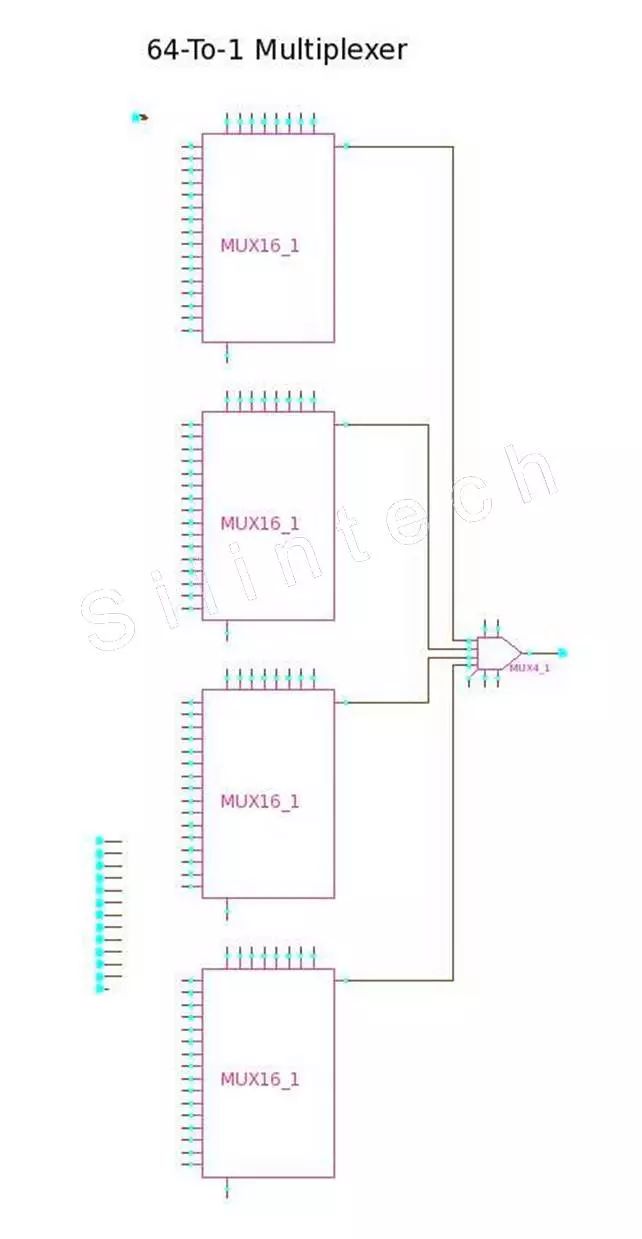

6.4 MUX64_1

  本电路通过输入12位控制线，实现对电压信号从输入到输出的64选1对应控制。

6.5 OSCILLATOR

 本模块电路为芯片的核心主电路，通过输入控制电压信号和基准电压，生成一定频率的振荡信号，该信号再通过级联的分频电路和驱动电路，传输到芯片的OUT输出引脚，对外输出固定的时钟信号。图中的Filter Cap为MOS电容，用于电源地之间的滤波和稳压电容。图中的二极管连接ESD PMOS管，用于反峰电流回路。
