在增强现实（AR）的虚实融合、虚拟现实（VR）的沉浸交互、以及可穿戴设备的精准感知等应用场景日益深化的今天，对运动传感器的精度、功耗与智能化提出了前所未有的严苛要求。作为TDK旗下InvenSense SmartMotion™系列的标杆产品，ICM-45686凭借创新技术重新定义了6轴MEMS惯性测量单元（IMU）的性能边界。



ICM-45686的技术密码，正源于对精度、功耗与环境适应性三者的极致平衡，接下来我们将为大家介绍这款芯片如何通过硬件架构创新、智能算法优化与多场景适配设计，把这一平衡落地为实实在在的性能优势。

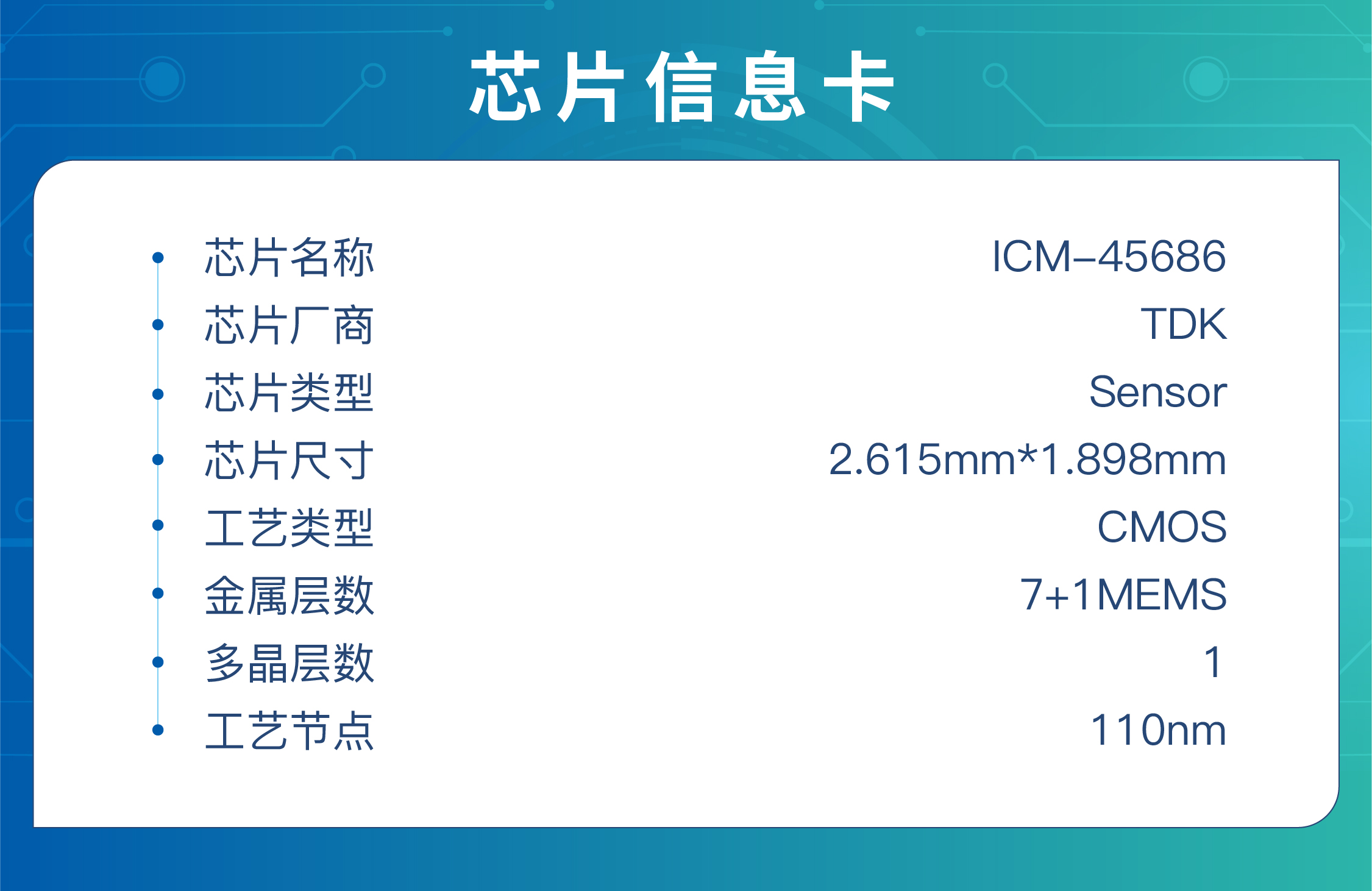

01 芯片概览



ICM-45686是一款高性能6轴MEMS运动传感器，集成3轴陀螺仪与3轴加速度计两大核心组件。它搭载创新的BalancedGyro™技术，在实现高精度运动测量的同时，保持极低功耗表现；内置可执行动作检测等功能的APEX模块，可支持计步器、倾斜检测、单双击检测、运动唤醒、跌落检测等基础场景，还可以学习手势识别、音频空间感知等功能。

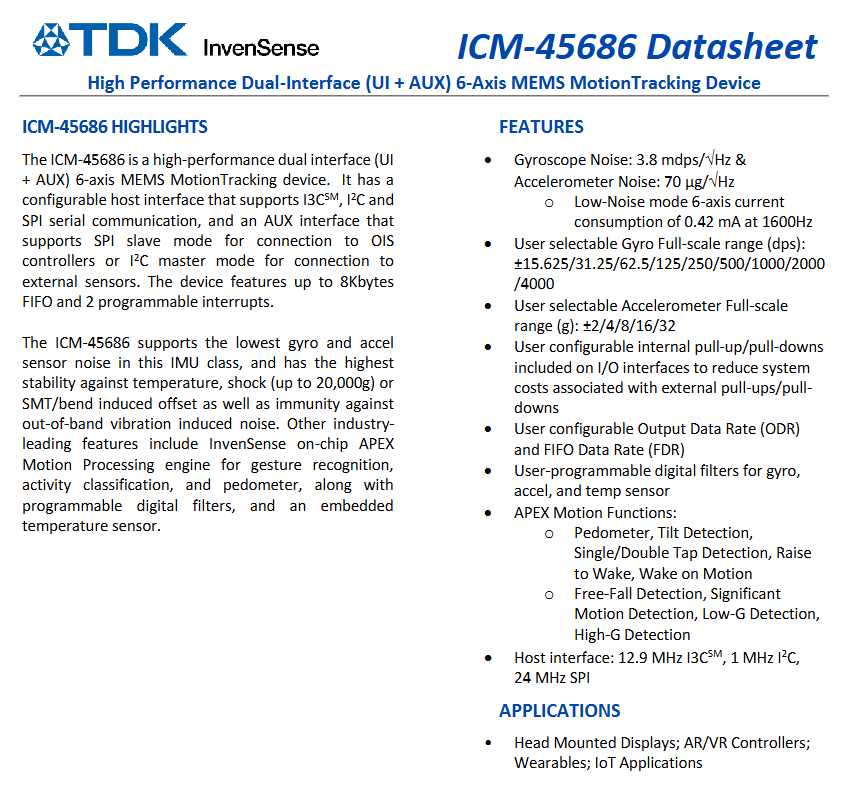

芯片简介（图源芯片手册）



该芯片广泛适配AR/VR头显、可穿戴设备、高精度机器人、游戏控制器及无人机飞控等多类应用场景，为设备提供稳定可靠的运动感知能力。



可穿戴设备、机器人工业、无人机飞控（图源网络）

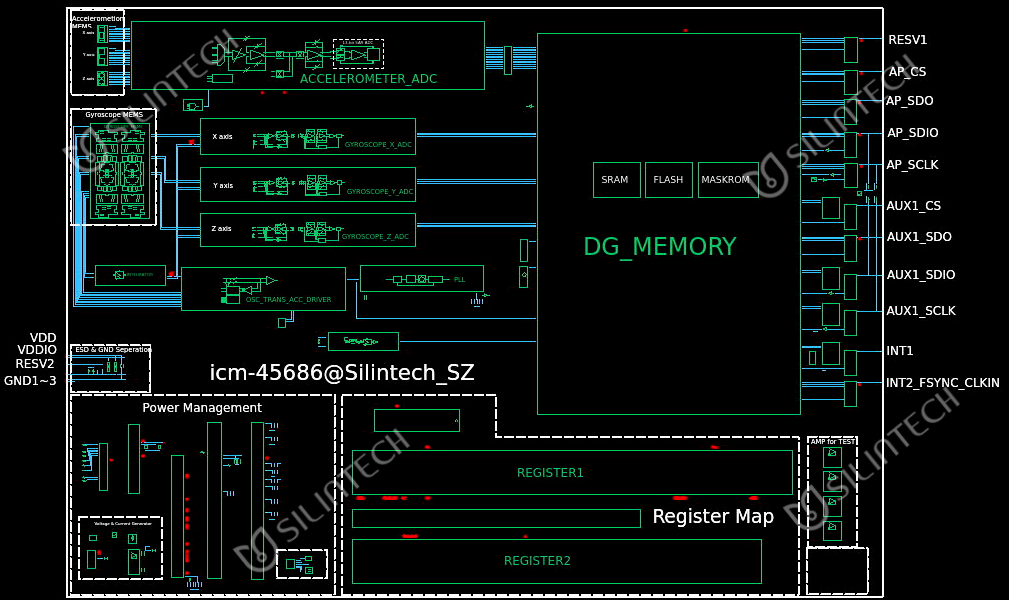

下图是我们分析得出的该芯片顶层原理图，大家可以更加全面直观地了解这款芯片。

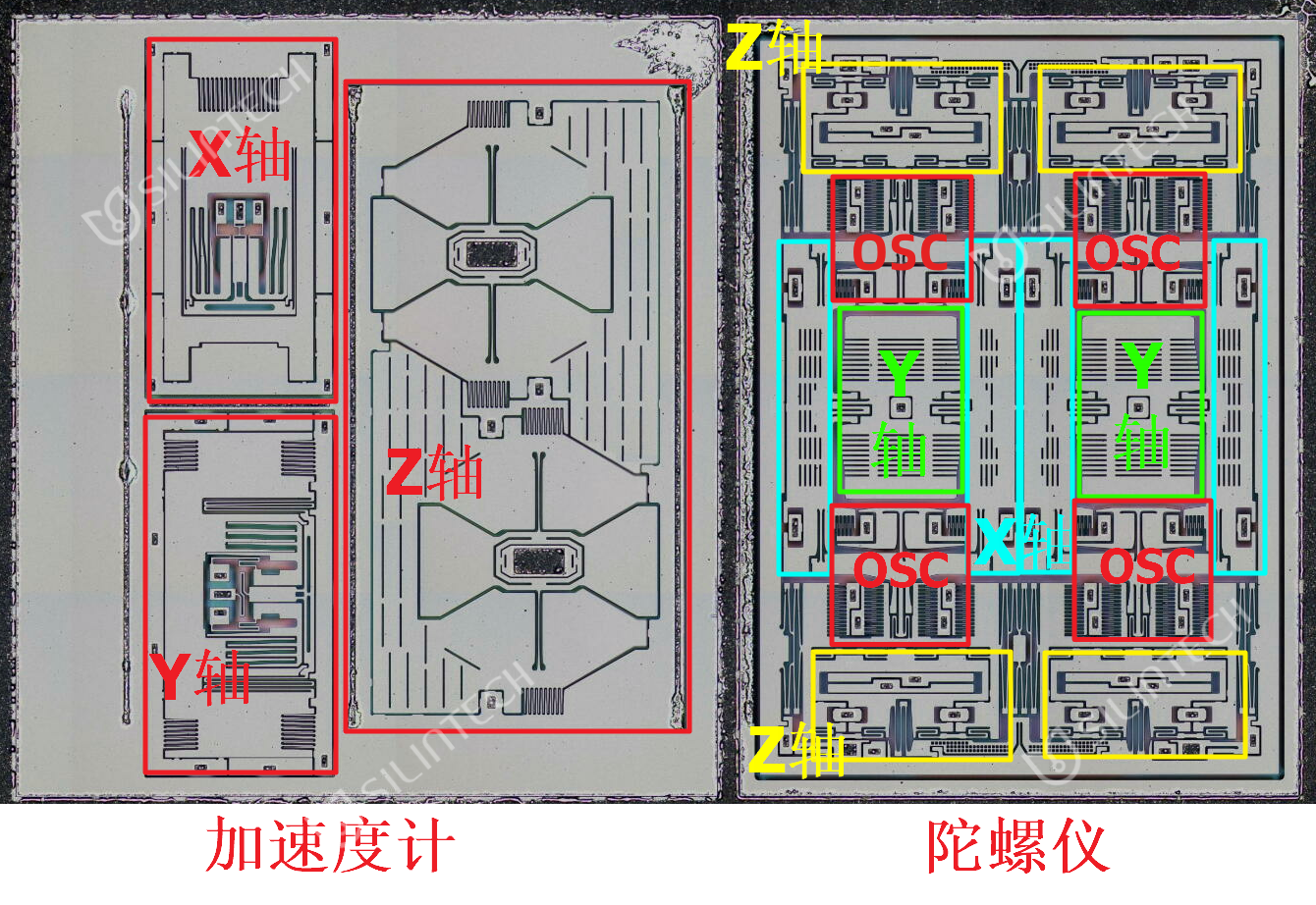

ICM-45686顶层原理图



02 核心特性


ICM-45686通过以下核心技术突破重新定义了消费级传感器的性能边界。



BalancedGyro™平衡陀螺仪技术的创新应用——作为全球首创的MEMS架构，它从硬件层面实现了卓越的振动抑制与温度稳定性，能将环境波动引发的陀螺漂移降至可忽略的水平，这在消费类陀螺仪中属于前所未有的增强功能。对于AR/VR设备等对姿态感知敏感的场景而言，这种稳定性直接决定了虚拟画面与真实运动的同步精度。

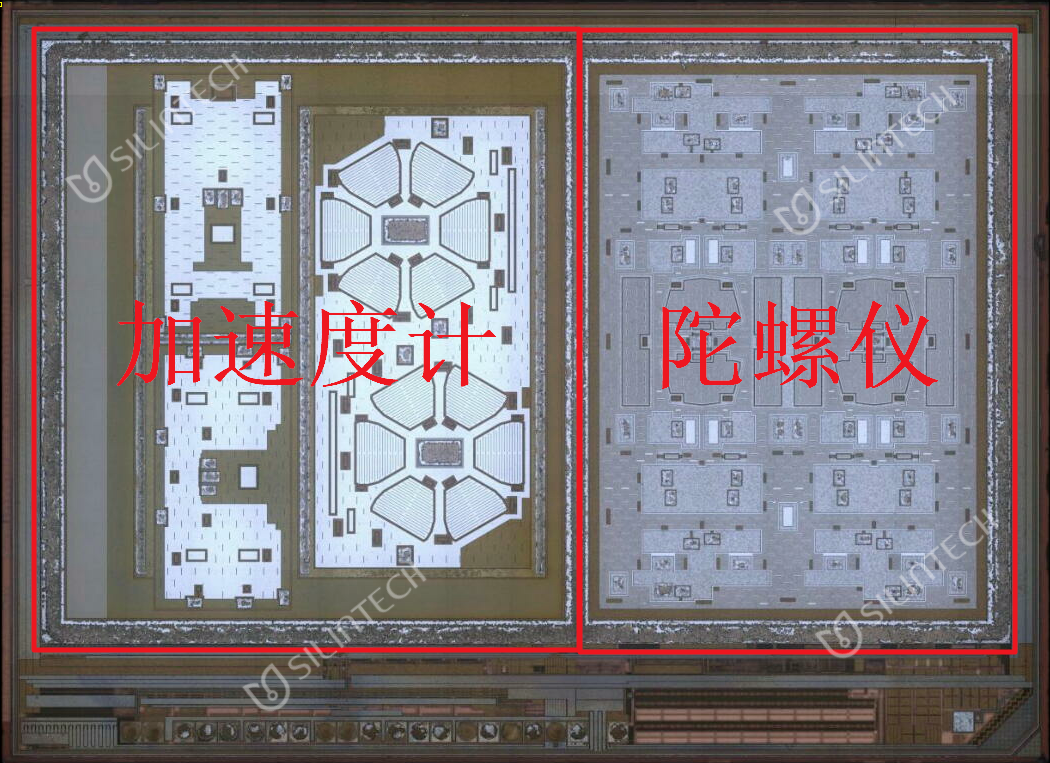

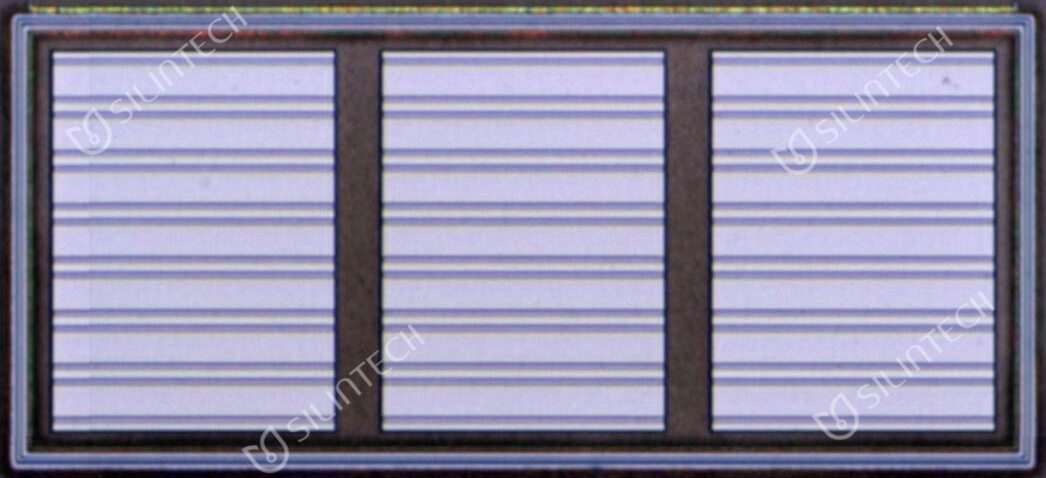

ICM-45686顶层MEMS器件



低功耗智能设计的突破——消费类设备对续航的高要求，迫使传感器必须在高性能与低能耗间找到平衡点。ICM-45686在6轴模式下的额定电流仅为220μA，配合超低功耗加速度计唤醒模式，能在保证持续感知的同时最大限度节省电能，相比竞品可使陀螺仪工作时间大大延长，完美适配可穿戴设备、TWS耳机等便携场景的需求。



片上自校准技术带来的精度飞跃——传统MEMS传感器易受使用周期中器件老化的影响，而ICM-45686通过内置温度传感器和自动校准算法，可在芯片上完成灵敏度自动修正，使陀螺仪精度大幅提升，尤其解决了光学图像稳定（OIS）等应用中手部抖动的补偿难题，同时还省去了复杂的工厂校准流程，显著降低了生产成本。



ICM-45686 BLOCK DIAGRAM（图源芯片手册）



接口兼容性与环境鲁棒性也是技术密码的重要组成部分——ICM-45686支持 I²C、I3Cˢᴹ、SPI等多种通信接口，搭配2.5mm×3mm×0.81mm的紧凑封装，可灵活集成于不同设备平台；其±4000dps的陀螺仪满量程与±32g的加速度计量程，更确保了在极端运动场景下的测量可靠性。这些技术细节的叠加，正是6轴MEMS运动传感器芯片赋能千行百业的核心底气。

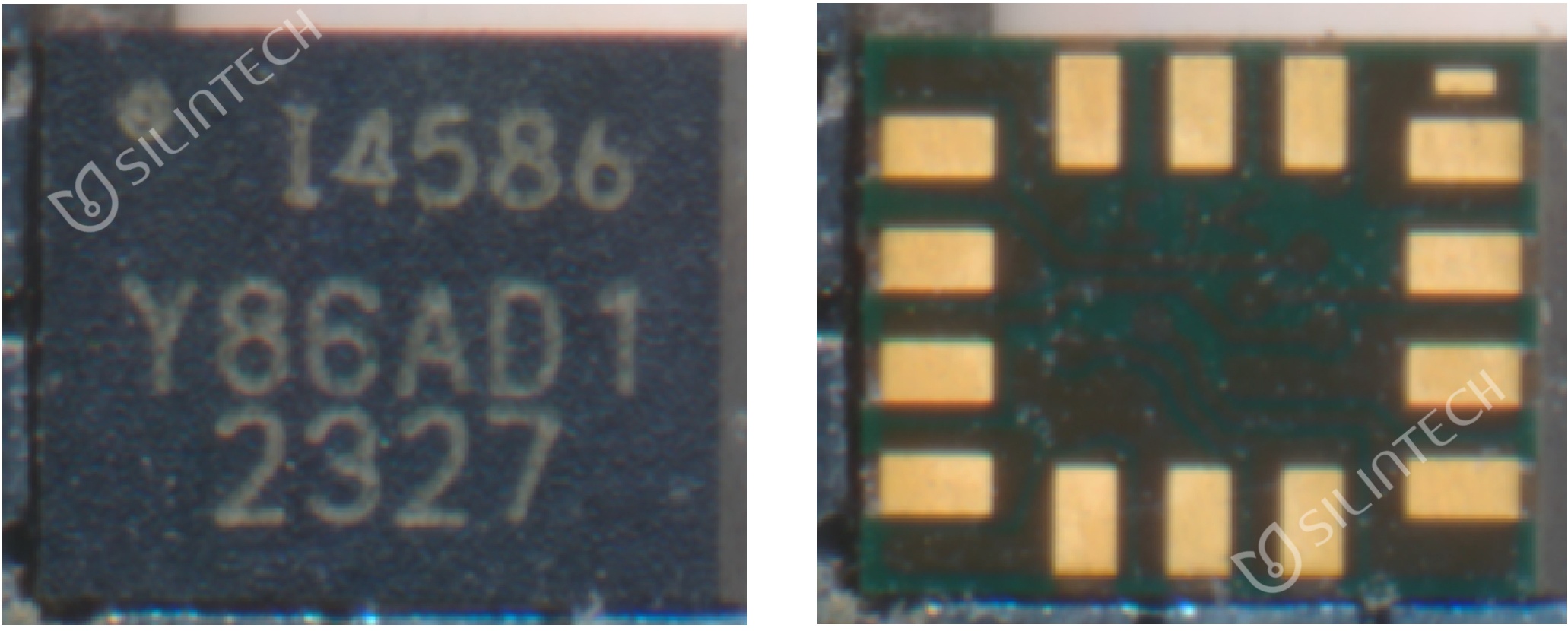

ICM-45686封装图





03 芯片赏析

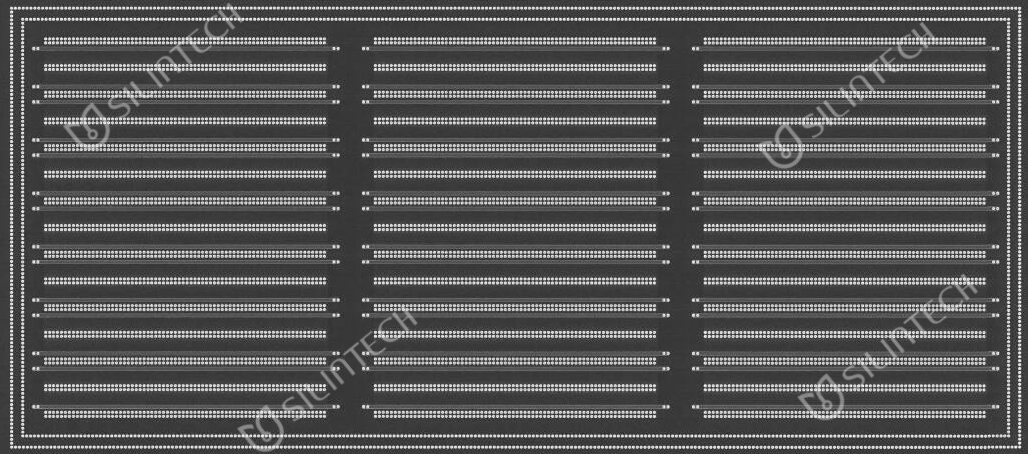

ICM-45686 MEMS振荡器梳妆结构

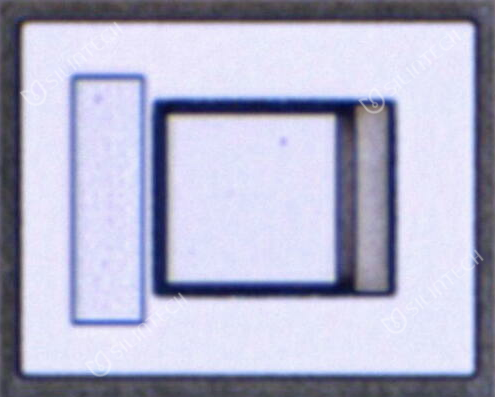

ICM-45686 ESD器件



ICM-45686三极管

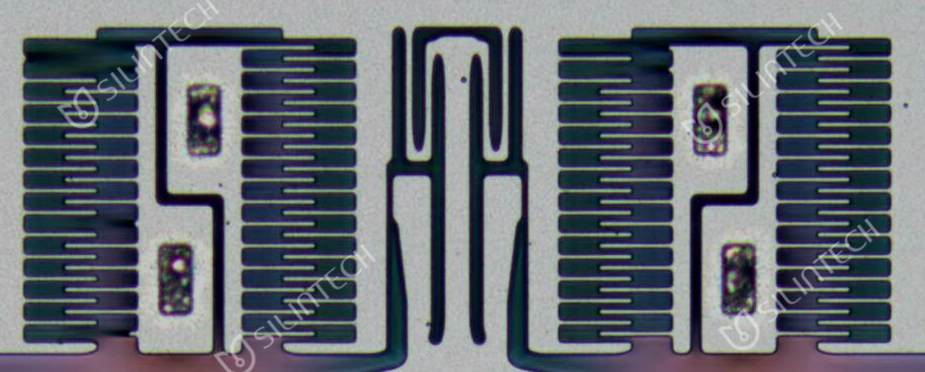

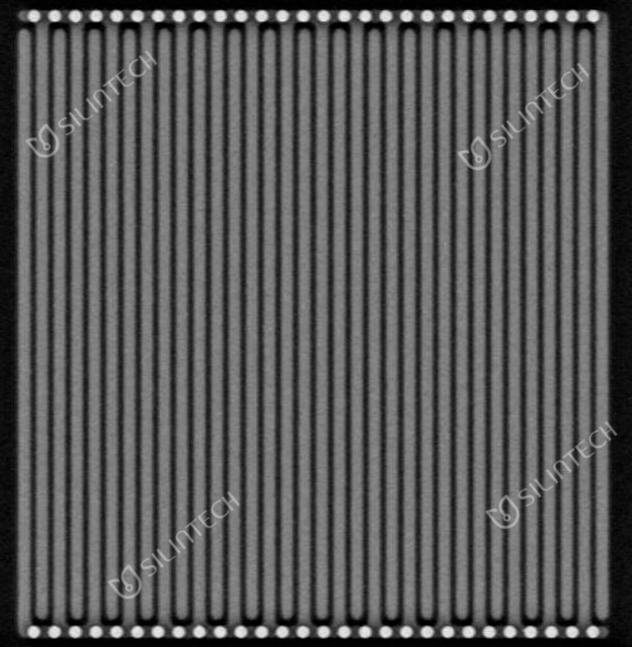

ICM-45686梳妆叉指电容



以上便是今天的分享，若您需要了解更详尽的技术细节，或是有合作相关的咨询需求，欢迎随时与我们联系，我们将竭诚为您提供专业解答与技术支持。
